PBS1
Kit de 5 sondes 1Hz à 6GHz pour détection des champs H et E (CEM et CEME).












1 797,60 € TTC

1 498,00 € HT

thumbnail_PBS1





Descriptif du produit :

Présentation:
Set d´essai à haut débit passif avec une gamme de fréquence très élargie (jusqu´à 6 GHz). Exactitude élevée. Connexion trépied intégrée pour une orientation parfaite. Le set d´essai CEM Aaronia qui peut être utilisé avec chaque analyseur de spectre, oscilloscope ou récepteur de mesure, permet la localisation facile et la mesure des sources de brouillage de DC (1Hz) à 6 GHz dans les modules de construction électroniques tout comme l´éxécution et la surveillance de diverses mesures CEM. Tous les essais sont équipés d´une couche de confinement qui assure des mesures précises sur les oscillateurs et les alimentations électriques. Idéal pour la localisation des sources de brouillage qui doit être éxécutée conformément à la norme EN 55011, EN55022 ou EN50371 (Classe A ou B) lors d´une expertise. La surveillance des mesures de blindage correspondante est également possible. Les mesures de laboratoires coûteuses et nécessitant beaucoup de temps (par ex. pour faire une réévaluation après révision du circuit) peuvent être ainsi contournées. Chaque set d´essai est soumis à des tests stricts dans nos laboratoires avant l´expédition.Il est couvert par une couche de confinement de haute qualité qui le protège contre les détériorations mécaniques et les influences d´environnement. Il est également équipé d´un trépied tout comme une connexion SMB.

Caractéristiques :
Modèle pour champ H et E Feld passif
Gamme de fréquence: DC (1Hz) jusqu´à 6GHz
Impédance nominale: 50 Ohm
Connexion HF: SMB (m) ou SMA via l´adaptateur
Connexion trépied: 1/4"
5 sondes différentes pour la mesure des champs H et E qui offrent une sensibilité optimale et une résolution spatiale dans diverses fréquences
Couvert avec une couche de confinement pour des mesures sûres
Design manuel avec poignée en caoutchouc incluse
Très petite taille. Idéal pour la localisation exacte des sources de brouillage. Permet l´accès aux plus petits champs.
Protection électrostatique intégrée pour le rejet de mode commun
Peut être utilisé comme générateur de signaux lors de la génération de champs pour les tests de susceptibilité
Gain augmente linéairement avec la fréquence et ceci permet d´avoir une exactitude élevée
Etalonnage de données standard et tableau Excel pour la conversion de dBm en V/m et en A/m (sur CD)
Gamme de fréquence très élargie (jusqu´à 6GHz)
Approprié pour les mesures des intensités de champs et CEM grâce à une haute précision
Connexion trépied incluse pour une orientation et reproductibilité parfaite

Exemple d'analyses et mesures possibles :
Système d´électrification ferroviaire
Lignes à hautes tension et câbles
Transformateurs
Alimentations électriques et ondes harmoniques
Lampes à économie d´énergie
Blocs découpages
Ecrans TFT, LCD et TV
135kHz RFID
DSL
ADSL
VDSL
13,56MHz RFID
Radio & TV
Tétra / BOS
ISM434
LTE800
ISM868
GSM900
GSM1800
GSM1900
DECT
UMTS
WLAN
Micro-ondes
Bluetooth
WiFi
LTE2.6
WiMAX
5GHz WLAN
etc...

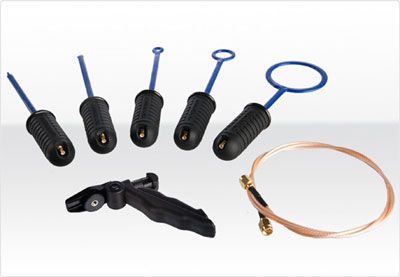

Contenu:
Une sonde d'essai CEM (1x50mm).
Une sonde d'essai CEM (1x25mm).
Une sonde d'essai CEM (1x12mm).
Une sonde d'essai CEM (1x6mm).
Une sonde d'essai CEM (1x1mm).
Une malette de transport en aluminium.
Un support avec fonction mini trépied.
Cable SMA (1 mètres).
Tableau excel de conversion dBm V/m A/m sur CD-ROM.
